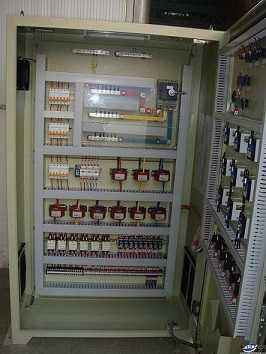

框架式斷路器在低壓控制柜中的安裝

　　1.框架式斷路器安裝前的檢查

　　(1)確認使用的框架式萬能斷路器產品符合相關國際和國家標準。

　　(2)安裝前應檢查斷路器的型號規格是否符合圖紙要求，特別要注意檢查銘牌上的合閘電磁鐵、儲能電動機、分勵線圈、失壓線圈等的額定電壓是否符合圖紙要求，搬運時應拉斷路器提手，嚴禁提拉滅弧罩、輔助觸頭組等，以免造成損壞。

　　(3)對運輸途中可能受潮的部件，檢查其絕緣情況，處理合格后再行組裝，如測量操作桿先緣電阻。均壓電阻、均壓電容、合閘電阻，經試驗合格后再行安裝，此外還應對滅弧室、觸頭的傳動機構等進行清潔度檢查。

　　(4)對安裝框架尺寸進行復核，斷路器安裝面必須平整。

　　(5)檢查分勵脫扣器、欠電壓脫扣器動作是否正常;在欠電壓脫扣器吸合條件下，手動操作域電動操作應可靠地使斷路器閉合：當用分勵脫扣器或欠電壓脫扣器脫扣或手動脫扣時，應使斷路器可靠斷開：進行五次操作檢驗。使用中發現鐵芯有異常噪聲時，應將工作極面的防銹油擦凈。

　　(6)檢查斷路器，在閉合和斷開過程中，其可動部件與滅弧室的零件應無卡滯和碰撞現象，并且指示標牌應能正確地指示斷路器的工作狀態，滅弧罩安裝后應與安裝底座無間隙。

　　(7)框架式萬能斷路器安裝前先以1000V兆歐表檢查斷路器絕緣電阻，在周圍介質溫度為20t5℃、相對濕度為50%~70%時應不小于10MS2，否則應進行烘干處理，待絕緣電阻達到要求后方可使用。

　　(8)抽屜式斷路器使用前，需檢查抽屜座二次回路上的絕緣板有無脫落現象。

　　2.框架式斷路器的安裝方法

　　(1)框架式萬能斷路器安裝地點海拔應不超過2000m，應按說明書成套安裝或戶內單獨安裝，與垂直面的傾斜度應不超過5°。

　　(2)安裝工作要求做到幾何尺寸準確，保證組件絕緣水平，傳動操作正確可靠，導電部分接觸良好。

　　(3)抽屜式斷路器安裝時還必須檢查主回路觸刀與觸刀座的配合情況和二次回路對應觸頭的配合情況是否良好，如發現由于運輸?shù)仍蚨a(chǎn)生偏移，應及時予以修正。抽屜式斷路器滅弧罩安裝后應與安裝底座無間隙。

　　(4)安裝時應考慮斷路器的安全間距(>100mm)，尤其是固定式斷路器的飛弧距離必須保證。

　　(5)固定式斷路器安裝時應將電源引進的導線或母線連接于上進線端，抽屜式斷路器可以將電源引進的導線連接于下進線端。

　　(6)固定式斷路器安裝時，必須垂直安裝于平整框架上，用合適的螺栓緊固，以免由于安裝平面不平使斷路器或抽屜式支架受到附加力而引起變形。

　　(7)用戶應對斷路器進行可靠的保護接地，固定式斷路器的接地處標有明顯的接地標記，抽屜式斷路器的接地借助于抽屜支架來實現。

　　(8)安裝好后檢查分勵脫扣器、欠壓脫扣器動作是否正常，隨后在欠壓脫扣器吸合條件下，手動操作或電動操作應可靠地使斷路器閉合，當用分勵脫扣器或欠壓脫扣器脫扣或手動脫扣時，應使斷路器可靠斷開，進行五次操作檢查。

　　(9)脫扣裝量必須按設計整定值校驗，動作應準確、可靠。在短路(或模擬短路)情況不合閘時，脫扣裝置應能立即自由脫扣。
